| 제품사양 | |
| 구경 | 사각 200x200 ~ 3,500x3,500 ,원형 200 ~ 2000 |
|---|---|
| 사용수두 | 10Meters |
| 구조 및 특징 | 1. 일반용 : 상수도의 취수 및 방류용으로 원형 또는 사각형으로 제작 2. 비금속 HDPE 및 스테인레스 재질을 사용하여 주철제에 비해 경량이며, 수밀성 및 유량조절에 적합하도록 설계. 3. 수문 개폐시 요구되는 힘이 적음. |
| 구동장치 | 수동식, 전동식, 긴급차단식(특수제어장치 부착) |

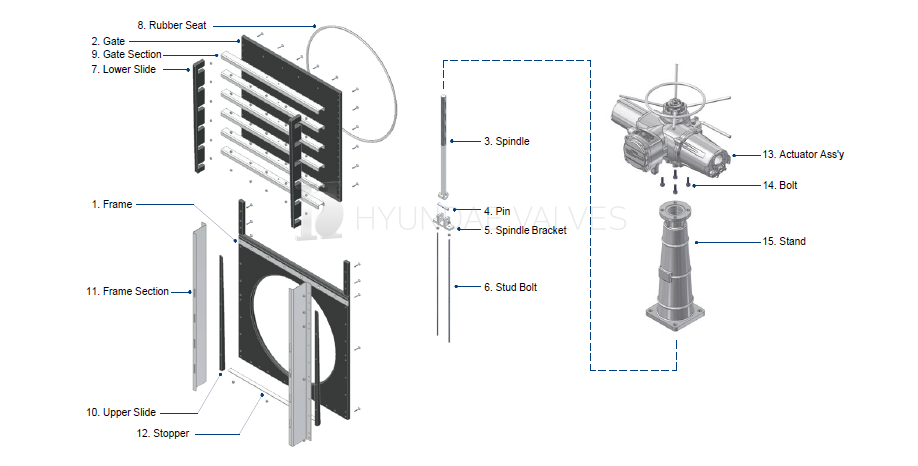

| NO | DESCRIPTION | METERIAL |
| 1 | Frame | HDPE |
|---|---|---|
| 2 | Gate | HDPE |
| 3 | Spindle | STS304 |
| 4 | Pin | STS304 / STS420J2 |
| 5 | Spindle Bracket | STS304 |
| 6 | Stud Bolt | STS304 |
| 7 | Lower Slide | HDPE |
| 8 | Rubber Seat | EPDM / N.B.R |
| NO | DESCRIPTION | METERIAL |
| 9 | Gate Section | STS304 / STS316L |
|---|---|---|
| 10 | Upper Slide | HDPE |
| 11 | Frame Section | STS304 / STS316L |
| 12 | Stopper | STS304 / STS316L |
| 13 | Actuator Ass'y | Ass'y |
| 14 | Bolt | GCD450 |
| 15 | Stand | GCD450 |
