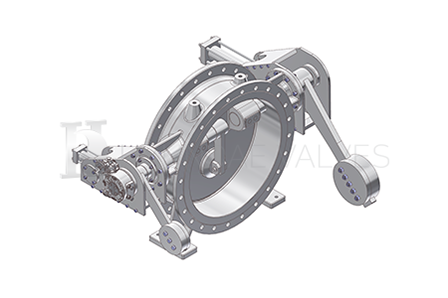

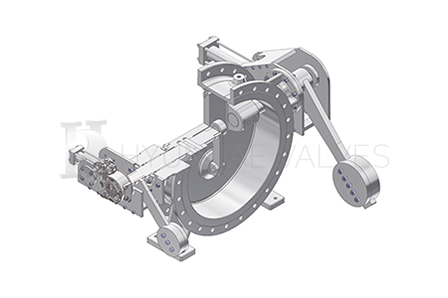

보조디스크 내장형 논슬램 체크밸브

제품사양
구경300~2,000mm
압력10kg f/ cm²
용도정수장, 하수처리장, 양수장, 배수펌프장,
빗물펌프장 등
적용규격KS B 2333, JIS B 2064 등
구동장치수동식, 전동식, 유압식, 공압식
접합방법Flange
주요 특징
  • 특허(제10-1080139호) : 보조디스크가 내장된 버터플라이형 체크밸브
  • 메인 디스크에 수충격 감소용 구멍을 형성하여 보조 디스크를 통해 개폐시키되, 그 개폐되는 속도를 메인 디스크보다 보조 디스크가 느리도록 제어하여 메인 디스크가 유로를 폐쇄할 시, 야기되는 수충격량의 세기가 감소.
  • 2단으로 완폐를 하기 위해 각각의 디스크에 연결 된 샤프트 끝단에 실린더를 장착하였으며 또한 장착 된 실린더에 Speed Controller로 속도 조절을 할 수 있는 구조임.
  • 보조 축 끝단에 장착 된 디클러치 기어로 보조 디스크를 Open시켜 장시간 운휴 시 2차측에 유체를 1차측으로 유입 시킬 수 있는 By-Pass 역할을 할 수 있음.
